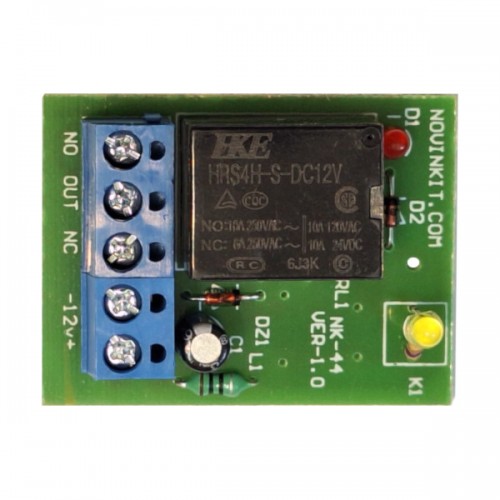

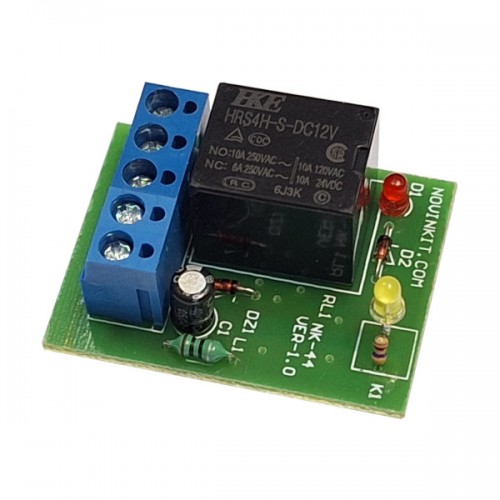

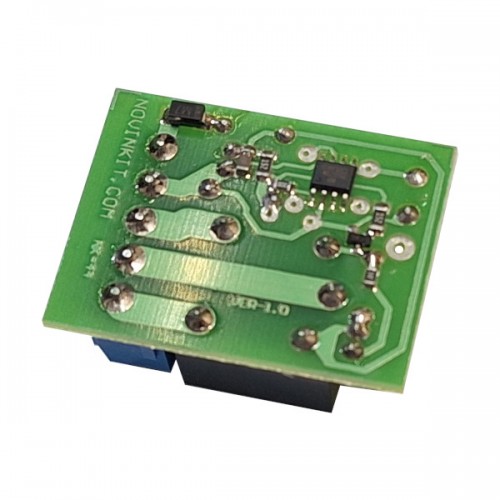

این برد یک تایمر تکرارشونده اقتصادی می باشد که بر اساس میکروکنترلر HT66F002  از خانواده HOLTEK طراحی شده.

توجه: زمان های روشن و خاموش توسط شما قابل تغییر نیست و موقع سفارش باید در فیلدهای مربوطه وارد شود تا قبل از ارسال برای شما برنامه ریزی کنیم.

برد حاضر با قیمت مناسب امکان سفارشی سازی داشته و هر برنامه ای را می توان برای کنترل رله بسفارش برای آن طراحی کرد. در برد حاضر برنامه تایمر تکرار شونده با زمان های روشن و خاموش متفاوت بسفارش مشتری داخل میکرو برنامه ریزی می شود و به محض اتصال برق 12 ولت، رله روشن و خاموش خواهد شد. بطور مثال در صورتی که زمان خاموش روی 3600 ثانیه و زمان روشن روی 10 ثانیه برنامه ریزی شود رله هر 1  ساعت به مدت 10 ثانیه روشن می شود و این روند تکرار خواهد شد.

در این برد می توان برنامه های کاستوم برای کارهای سفارشی نیز طراحی کرد، مثلا با اتصال برق ابتدا رله 5 ثانیه خاموش باشد، سپس 1 ثانیه وصل شود، 2 ثانیه خاموش باشد، 3 ثانیه وصل شود و سپس به طور کامل خاموش شود، یا مثلا با فشار کلید، رله به مدت چند ثانیه روشن شود و سپس خاموش شود (بجای LED زرد می توان کلید فشاری نصب کرد).  همچنین نوع پالس ورودی قابل برنامه ریزی است. به طور مثال با یک بار وصل و سپس قطع کلید رله روشن شود  یا به محض فشردن کلید رله روشن شود و اینکه با وصل بودن کلید آیا رله وصل بماند یا خیر. و تمام این موارد بسته به نوع کار مشتری قابل طراحی است.

برای سفارش این برد بصورت تایمر تکرار شونده،می توانید زمان های مورد نظر خود را بر حسب ثانیه در فیلدهای مربوطه وارد کنید و سایر توضیحات از قبیل اینکه پس از وصل تغذیه رله خاموش باشد و تایم خاموش اجرا شود یا اینکه موقع وصل برق رله روشن شود و تایم روشن را شمارش کند را تنظیم نمایید. ضمنا می توانید اعداد اعشاری مثل 0.5 ثانیه هم انتخاب کنید. ولی دقت کنید در زمان های خیلی کم مثل 0.1 ثانیه ممکن است رله عمل نکند مگر اینکه قصد داشته باشید رله را خارج کرده و از پالس خروجی برای کار خود استفاده کنید.

از دیگر کاربردهای این برد استفاده به عنوان فلاشر با برنامه خاص می باشد، مثلا سه فلش پشت سرهم و چند ثانیه قطع و تکرار مجدد، یا سیستم آبیاری خودکار مثلا هر 72 ساعت یکبار، یا سیستم تهویه خودکار برای کنترل فن، یا کنترل پمپ آب کولر برای مصرف آب کمتر، انژکتور شوی و...

فیلم عملکرد  تایمر تکرار شونده:

فیلم عملکرد  تایمر ساده:

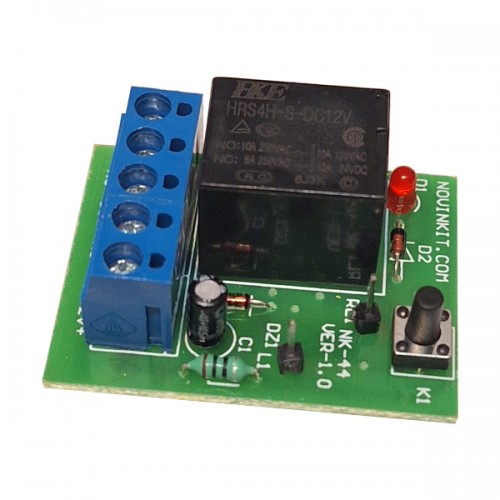

در ویدیوی زیر یک تایمر تاخیر در قطع بسفارش مشتری پیاده شده است که با فشار کلید، رله وصل می شود و بعد از 5 ثانیه رله قطع می شود. طبق درخواست مشتری به محض وصل شدن کلید، رله روشن می شود و بعد از قطع کلید عملیات زمان گیری آغاز می شود بدین معنا که تا زمانی که کاربر کلید را فشرده نگه داشته باشد رله وصل می ماند حتی اگر بیشتر از 5 ثانیه کلید را نگه دارد. در برخی موارد مثل دستگاه جوش باتری ممکن است مشتری شیوه دیگری را سفارش دهد یعنی مثلا با فشردن کلید رله وصل شده و عملیات زمانگیری هم شروع شود و بعد از مدت مشخص رله قطع شود حتی اگر کاربر دست خود را روی کلید (پدال) نگه داشته باشد. روش دیگری هم وجود دارد و آن بدین صورت است که به محض فشردن کلید هیچ اتفاقی نمی افتد و به محض قطع کلید (یک پالس بالا رونده کامل) رله وصل شده و عملیات زمانگیری آغاز می شود. همچنین در طرح دیگری ممکن است اصلا نیاز به کلید نباشد و به محض وصل برق یک مدت مشخصی رله وصل و سپس قطع شود و یا برعکس، به محض وصل برق ابتدا زمانی تاخیر ایجاد شود و سپس رله وصل شود. تمام این روشها قابل پیاده سازی است و به طرح شما بستگی دارد.
