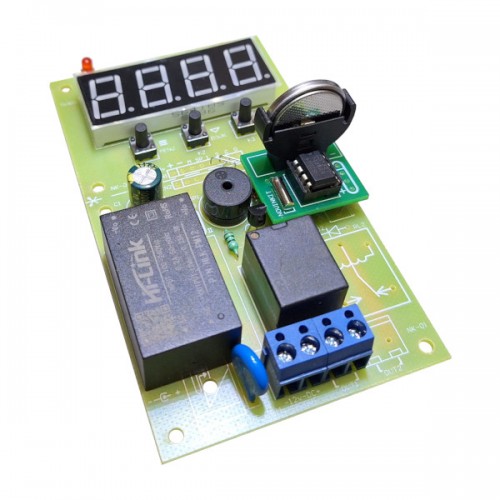

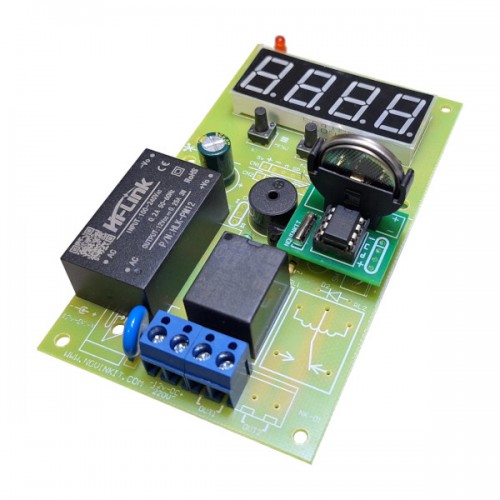

این برد یک تایمر ساعتی 220 ولت به همراه باتری بکاپ (پشتیبان) می‌باشد که قادر است یک وسیله برقی را درساعت مشخصی روشن و در ساعت مشخص خاموش کند. به طور مثال اگر زمان روشن شدن را روی 18:30 و زمان خاموش شدن را روی 23:45:12 تنظیم کنیم، رله در ساعت 18:30روشن و در ساعت 23:45:12 خاموش می‌شود. دقت کنید که ثانیه فقط در زمان خاموش شدن قابل تنظیم است و بدین ترتیب می‌توان حداقل زمان 1 ثانیه را نیز با این برد کنترل کرد (مثلا برای آبیاری خودکار 5 ثانیه در هر شبانه روز، یا ایجاد یک پالس 1 ثانیه ای راس ساعت 1 بامداد برای قفل کردن درب پارکینگ و ...)

توجه: تغذیه این برد 220 ولت است و از ماژول‌های باکیفیت و استاندارد Hi-Link (با عمر بیشتر) استفاده می‌کند، رله همچنان کلید تک پل است و می‌توانید هر ولتاژی را با آن سوئیچ کنید.

این تایمر از آی‌سی ساعت DS1307 استفاده می‌کند و باتری پشتیان آن CR2032 می‌باشد.

کاربردها:

آبیاری هوشمند

کنترل تهویه

کنترل روشنایی محیط

کنترل نور سالن پرنده

کنترل نور مرغداری

و...

ویدیوی معرفی و آموزش تنظیمات تایمر ساعتی:

(ویدیو دردست ساخت است)
