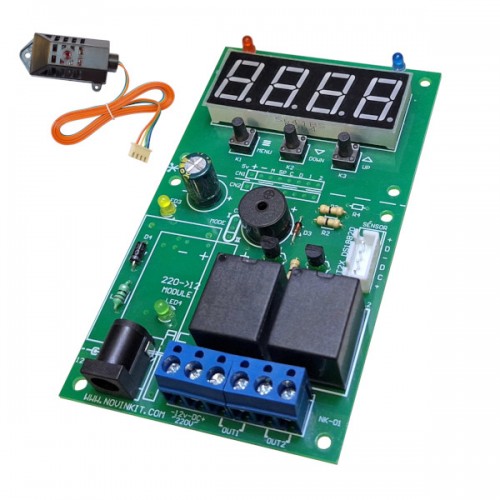

این برد یک دماسنج و  رطوبت سنج دیجیتال با سنسور صنعتی دیجیتال SHT20 می باشد که در محدوده دمای 55.0- تا 125.0+ و رطوبت  0% تا 100% با دقت دمای 0.3 درجه و رطوبت 3% کار می کند.

در این نسخه هر دو رله از نوع 10 آمپری قرار داده شده است.

نسخه جدید (4.0) در این نسخه نویزگیری بیشتری در طراحی برد لحاظ شده و قسمت نمایشگر و کلیدهای تنظیم قابلیت جدا شدن دارد و میتوان بخش بالا را توسط فلت 8 رشته به برد اصلی اتصال داد و روی جعبه نصب کرد. در این نسخه میکرو و رگولاتور SMD شده است.

همچنین می‌توانید برد را با سگمت جدا شده با فلت 10 سانتی متری سفارش دهید. برای این منظور  گزینه (جداسازی سگمنت با فلت 10 سانتی) را تیک بزنید.

        SHT20: دقت رطوبت (3%)     دقت دما (0.3 درجه)

طول کابل سنسور: 1 متر

توجه: آداپتور مخصوص این برد از این لینک قابل تهیه است (استفاده از آداپتورهای متفرقه و ترانس دار به دلیل داشتن ولتاژ خروجی بیشتر از 12 ولت و نویز باعث سوختن یا عمکلرد نامطلوب برد خواهد شد)

از ویژگیهای این برد می توان به قابلیت تنظیم دمای مینیمم و ماکسیمم با دقت 0.1 درجه و کنترل رله هیتر در این دو سطح اشاره کرد. مثلا می توان دمای روشن شدن هیتر (H On) را روی 37.0 و خاموش شدن (H OF) را روی 37.1 تنظیم کرد. در این صورت هرگاه دمای محیط از 37.0 درجه کمتر شود رله هیتر روشن شده و در صورتی که دما از 37.1 بیشتر شود رله هیتر خاموش می شود.

همچنین به طور مثال با تنظیم درصد رطوبت روشن شدن بخارساز  (b On) بر روی 70% و درصد رطوبت خاموش شدن بخارساز (b OF) بر روی %80 هرگاه رطوبت محیط از 70 درصد کمتر شود بخارساز روشن می شود و هنگامی که رطوبت از 80 درصد بیشتر شود بخارساز خاموش می گردد.

بدین ترتیب دما و  رطوبت محیط همیشه در محدوده تنظیم شده باقی خواهد ماند و از حد پایین و حد بالا تجاوز نخواهد کرد. این رطوبت سنج و دماسنج  دیجیتال برای ساخت دستگاه جوجه کشی، استفاده در سالن پرورش قارچ، گلخانه، و حتی محیط های صنعتی ایده آل می باشد.

 توجه داشته باشید که مقادیر از روی هم عبور نمی‌کنند و اگر یکی از مقادیر H On -  H OF - b On - b OF بالا یا پایین نرفت ابتدا باید دیگری را تنظیم کنید.

ویدیوی آموزش تنظیمات کنترلر دما و رطوبت نوین کیت برای جوجه کشی، گلخانه، پرورش قارچ و ...:

ویدیوی آموزش تنظیمات کنترلر دما و رطوبت سنج نوین کیت (نسخه 4.0 جدید):

ویدیوی آموزش تنظیمات کنترلر دما و رطوبت سنج نوین کیت (نسخه 3.0 قدیمی):

برای کنترل بارهای سلفی و القایی مثل موتور، فن، کولر، و غیره باید از کنتاکتور یا رله جداگانه با مدار استابر در خروجی دستگاه استفاده شود، البته برای بارهای توان پایین سلفی مثل فن های کوچک و موتورها می توانید به طور مستقیم از رله دستگاه همراه با  یک اسنابر (مقاومت 47 اهم 1 وات سری با خارن 22 نانوفاراد 600 ولت) موازی با بار استفاده کنید، مطابق شکل زیر:

___________________________________

تغییرات نرم افزار:

نسخه 1.0: نسخه پایه 14010806
