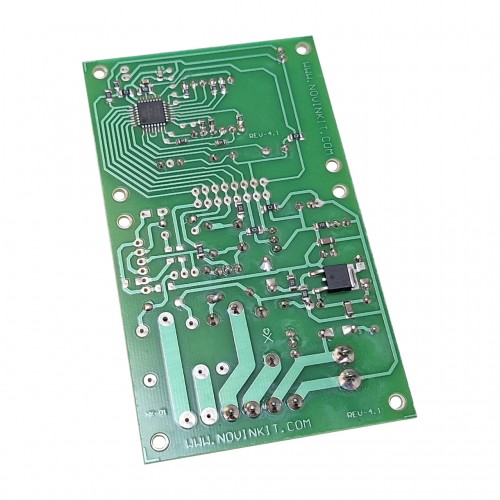

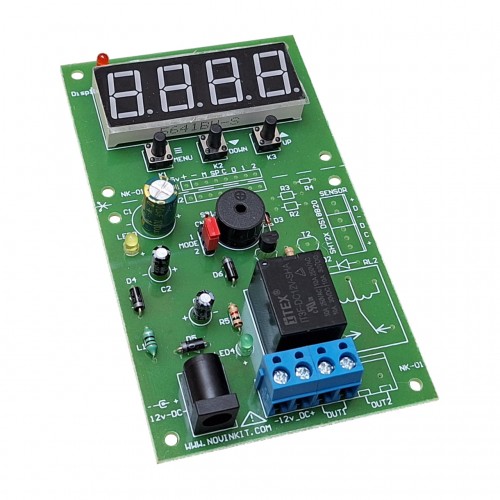

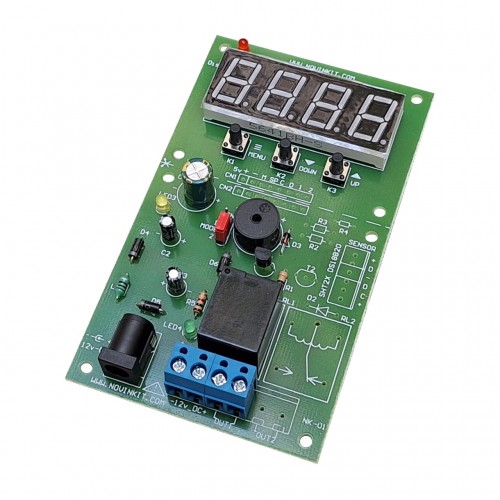

این برد یک تایمر دوزمانه می باشد که بصورت تکرار شونده عمل می کند. یعنی می توان زمان روشن بودن  از 1 تا 9999 ثانیه یا دقیقه و زمان خاموش بودن از 1 تا 9999  ثانیه یا دقیقه  را تنظیم کرد و تایمر در زمان تنظیم شده به طور مرتب روشن و خاموش می شود.

اگر جامپر قرمز به سمت بالا (MODE 1) باشد هر دو زمان روشن و خاموش بر حسب ثانیه خواهد بود و اگر سمت پایین (MODE 2) باشد هر دو زمان روشن و خاموش بر حسب دقیقه می‌باشد.

کاربرد:

کاربرد این تایمر برای موتور جوجه کشی ، آبیاری خودکار، سیستم های تهویه هوا و یا بعنوان یک چشمکزن ساده می باشد.

مثال:

مثلا اگر زمان روشن بودن روی 25 و زمان خاموش بودن روی 120 تنظیم شود و  جامپر قرمز به سمت بالا (MODE 1) باشد رله 120 ثانیه (2 دقیقه) خاموش بوده و 25 ثانیه روشن می شود و این کار را همیشه تکرار می کند.

اینترفیس:

سه کلید Select و Up و Down برای کنترل برد در نظر گرفته شده. با فشار کلید Select عبارت t on چشمک میزند، با فشارمجدد می توان زمان روشن بودن را با کلید های Up و Dn تنظیم کرد. با فشار مجدد Select عبارت t oF چشمک می زند با فشار دوباره Select می توان زمان خاموش بودن رله را  با کلید های Up و Dn تنظیم کرد. با فشار مجدد Select از منو خارج می شود. جامپر هم برای تعیین ثانیه یا دقیقه بکار می رود.

این برد بصورت پیش فرض تایمگیری را از زمان روشن آغاز می کند یعنی به محض اتصال برق رله روشن می شود و تایم روشن شروع می شود و پس از آن رله خاموش می شود و تایم خاموش شمارش می گردد و این روند برای همیشه تکرار می شود.

ویدیوی معرفی و آموزش تنظیمات تایمر تکرار شونده:
